Cấu tạo và hoạt động của chống sét ống
Chống sét ống là hệ thống chống sét được ứng dụng rộng rãi hiện nay. Loại chống sét khe hở có khe dập hồ quang này có tác dụng chống quá điện áp cho đường dây điện do tia sét đánh vào đường dây. Hãy cùng Thadoco tìm hiểu rõ hơn về chống sét ống hoạt động cũng như cấu tạo như thế nào qua bài viết dưới đây.
Chống sét ống là gì ?
Chống sét ống là một trong những hệ thống chống sét được sử dụng nhiều hiện nay. Đây là một hệ thống chống sét có hiệu quả cao, có cơ chế hoạt động như sau: Khi quá điện áp, hệ thống chống sét làm việc. Sau đó tản nhanh dòng điện xuống mặt đất. Đồng thời cũng gây nên sự cố mạch. Khi mà quá điện áp hết thì phải lập tức dập tắt hồ quang dòng chạm đất trước khi bộ phận bảo vệ rơle tác động.
Cấu tạo chống sét ống
Thân ống được làm bằng vật liệu tự sinh khí.
Một đầu ống có nắp kim loại để giữ điện cực trên, đầu kia sẽ để hở nhằm mục đích để thổi hồ quang trong ống ra ngoài.
Cấu tạo chống sét ống
S1: khe hở hồ quang.
S2: khe hở ngoài( dùng để cách ly chống sét ống với đường dây ).
Giảm thiểu ít nhất có thể dòng rò đi qua ống
Chịu đựng được điện áp vận hành liên tục của lưới.
Nguyên lý hoạt động của chống sét ống
Sau đây là nguyên lý hoạt động của hệ thống chống sét ống. Khi có quá điện áp thì sẽ làm cho cường độ điện trường E tăng cao và vượt quá E giới hạn. Từ đó sẽ phóng điện ở 2 khe hở S1 và S2, rồi dòng điện được dẫn xuống đất.
Dưới tác động nhiệt độ của hồ quang thì chất sinh khí bị nóng và sinh ra khí. Đồng thời áp suất trong thân ống chống sét tăng và thổi hồ quang ra ngoài về phía đầu hở ngay khi giá trị dòng điện bằng 0 lần đầu tiên.
Khi sử dụng chống sét ống nên lưu ý điều gì?

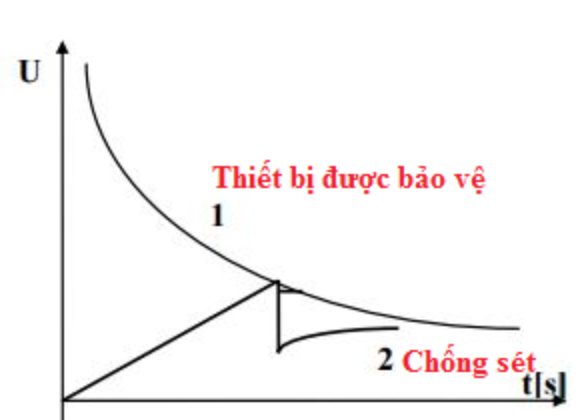

- Nơi lắp đặt thiết bị chống sét phải có hệ thống tiếp địa đủ tốt để có thể tản nhanh dòng điện. Và dập tắt điện áp dư. Đặc tính ( V-S ) sẽ phụ thuộc vào khoảng cách khe hở S1 và S2. Khoảng cách khe hở ngoài được chọn theo đặc tính V – S của thiết bị được bảo vệ. Khe hở của hồ quang thì sẽ quyết định khả năng dập hồ quang của chống sét.
- Chất sinh khí trong ống phải sinh ra đủ khí mới thổi được hồ quang ra ngoài và dập tắt hồ quang. Do đó mà nó sẽ phụ thuộc vào giá trị dòng điện hồ quang > có giới hạn dòng điện.
- Thay đổi S1, đường kính ống thì sẽ làm thay đổi giới hạn dòng điện.
- Khi hệ thống chống sét làm việc nhiều lần sẽ gây hao mòn chất sinh khí. Vì thế, lượng khí không đủ để dập tắt hồ quang, đến một thời điểm sẽ mất đi tác dụng.
- Các thiết bị, dây dẫn khác phải tránh phạm vi hồ quang thổi ra ngoài khi mà chống sét ống tác động.
