Hướng dẫn đo điện trở đất – điện trở tiếp địa chống sét

Hệ thống chống sét là một trong những hệ thống an toàn đóng vai trò quan trọng đối với các tòa nhà hiện nay. Đo điện trở đất hay còn được gọi là điện trở tiếp địa, điện trở chống sét là biện pháp kiểm tra năng phóng – truyền điện( sét ) của hệ thống. Để đảm bảo hệ thống tiếp địa hoạt động tốt thì điện trở nối đất cũng cần phải đảm bảo yêu cầu theo quy định. Bài viết dưới đây, Công ty CP và Thương mại Kỹ thuật Thành Đông xin giới thiệu quy trình tự đo điện trở đất của hệ thống tiếp địa sử dụng máy KYORITSU của Nhật Bản.

Đo điện trở đất
Hướng dẫn đo điện trở đất – Thadoco

Tiêu chuẩn đo điện trở đất

Chắc hẳn, đối với những người làm trong ngành xây dựng thì ai cũng sẽ  biết đến về đo điện trở chống sét. Bởi, đo điện trở chống sét đóng vai trò thực sự rất quan trọng đối với mỗi hệ thống chống sét. Việc này không chỉ đảm bảo được sự an toàn của con người mà còn giúp doanh nghiệp có thể bảo vệ được các công, trình tài sản trước những sự cố cháy nổ, chập điện do sét đánh.

Tuy nhiên để đảm bảo cho việc đo điện trở đất đạt kết quả cao nhất thì đo điện trở đất cũng cần phải được áp dụng tiêu chuẩn đo lường như đã quy định. Theo như thông tin mới nhất hiện nay, đo điện trở chống sét áp dụng tiêu chuẩn VN 4765 : 1989 về “Quy phạm nối đất vỡ nối không các thiết bị điện”

Tiêu chuẩn điện trở nối đất trên được áp dụng cho tất cả các thiết bị điện xoay chiều có điện áp (>42V) và một chiều có điện áp( >110V) và quy định những yêu cầu đối với nối đất và nối không. Các thuật ngữ sử dụng trong tiêu chuẩn VN 4765 : 1989 phù hợp với với các thuật ngữ trong tiêu chuẩn đo điện trở TCVN 3256 – 1979 và thuật ngữ trong phụ lục 1 của tiêu chuẩn này. Tiêu chuẩn VN 4765 : 1989 cũng thay thế cho QPVN 13 -78.

Quy trình đo điện trở đất – điện trở tiếp địa chống sét

Dưới đây chúng tôi sẽ giới thiệu cho bạn quy trình đo điện trở đất chi tiết, đơn giản. Với cách đo điện trở này, để có đạt độ chính xác cao nhất bạn nên áp dụng các loại máy đo điện trở đất dùng trong công trình xây dựng.

Bước 1: Kiểm tra điện áp PIN của thiết bị đo

Trước khi tiến hành đo, bạn cần phải kiểm tra điện áp PIN của thiết bị đo trước. Cách kiểm tra như sau:

– Hãy xoay công tắc tới vị trí  “BATT. CHECK”.

–  Sau đó ấn và giữ nút “PRESS TO TEST” để kiểm tra điện áp Pin đúng quy định hay chưa.

Máy hoạt động chính xác thì kim trên đồng hồ phải chỉ trong khoảng “BATT. GOOD”. Và điều này cũng có nghĩa là không cần thay Pin mới.

Bước 2: Đấu nối các dây nối

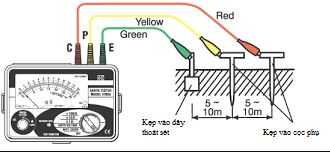

Đo điện trở đất

– Cắm 2 cọc sao cho: Cọc 1 cách điểm đo 5~10m, cọc 2 cách cọc 1 từ 5~10m.

– Dây màu xanh (Green) dài 5m kẹp vào điểm đo.

– Dây màu vàng (Yellow) dài 10m, dây màu đỏ(red) dài 20m kẹp vào cọc 1 và cọc 2 sao cho phù hợp với chiều dài của dây.

Bước 3: Kiểm tra điện áp của tổ đất cần kiểm tra

– Hãy bật công tắc đến vị trí “EARTH VOLTAGE” , sau đó  nhấn  nút “PRESS TO TEST” để kiểm tra điện áp đất.

– Kết quả đo là chính xác nếu điện áp không lớn hơn 10V.

Bước 4: Kiểm tra điện trở đất

– Đầu tiên ta bật công tắc tới vị trí x100Ω để kiểm tra điện trở đất.

– Nếu điện trở đất quá cao, vượt qua 1200Ω thì đèn OK sẽ không sáng. Lúc này, ta cần kiểm tra lại các đầu đấu nối.

– Nếu điện trở nhỏ, kim đồng hồ sẽ gần như không nhích khỏi vạch “0” thì ta bật công tắc tới vị trí x10Ω hoặc x1Ω sao cho phù hợp để có thể dễ đọc được trị số điện trở trên đồng hồ.

Đánh giá kết quả đo

Kết quả đo điện trở tiếp địa được đánh giá theo TCVN 9385:2012 – Chống sét cho công trình xây dựng – Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống.

Trên đây là những chia sẻ của Công ty CP và Thương mại & Kỹ thuật Thành Đông về quy trình đo điện trở đất. Hy vọng rằng những chia sẻ của chúng tôi sẽ giúp bạn có nhiều thông tin bổ ích và những kiến thức cần thiết về đo điện trở. Nếu quý công ty có nhu cầu đặt mua, thi công các giải pháp chống sét, hệ thống tiếp địa an toàn  điện thì xin vui lòng liên hệ với chúng tôi theo hotline 094.879.5155 để được tư vấn và báo giá.
